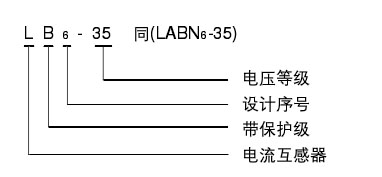

LB6-35型电流互感器
本互感器为封闭结构，器身经过真空干燥和浸油处理后装在充满变压器油的油箱中。器身的上部是一次绕组，下部是二次绕组。器身固定在下油箱上，上油箱上部装有瓷套，瓷套顶部置有储油柜在储油柜上装有油表、一次绕组引出起端P1、末端P2a
本互感器有三个二次绕组(0.5级、10P1级、10P2级)，其相应出头标记为：1S1、1S2；2S1、2S2；3S13S2。
上油箱装有标明技术数据的铭牌，下油箱装有四个供起吊用的吊攀，底部装有放油阀及接地螺栓。
4.2 设备最高电压:40.5kV
4.3 额定一次电流:5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、750、800、1000、1200、1500、2000A
4.4 额定二次电流:5A
4.5 准确级及额定二次负荷:
0.2级:30VA(1.2Ω)0.5级:40VA(1.6Ω)
10P1l级:40VA(1.6Ω)10P2级:30VA(1.2Ω)
4.6 额定准确限值系数:5～1200/5A:20;1500～2000/5A:10
4.7 总重:160kg
本厂还生产在同一台产品上具有不同电流的产品，及LB6-35四级次产品。其电流比可根据用户需要进行特殊设计;
